Laserové sensory a upřesnění časů

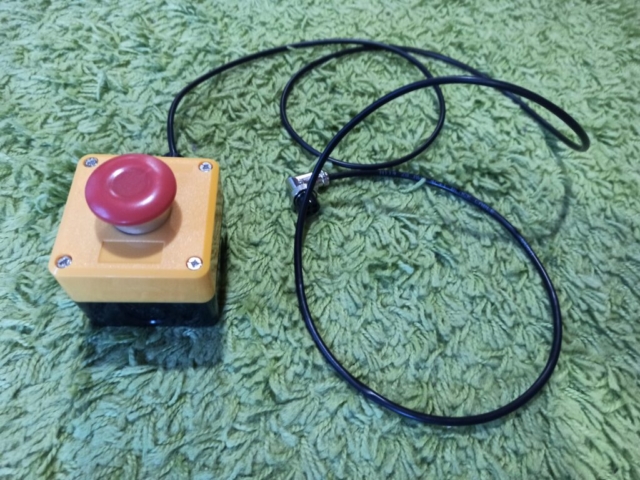

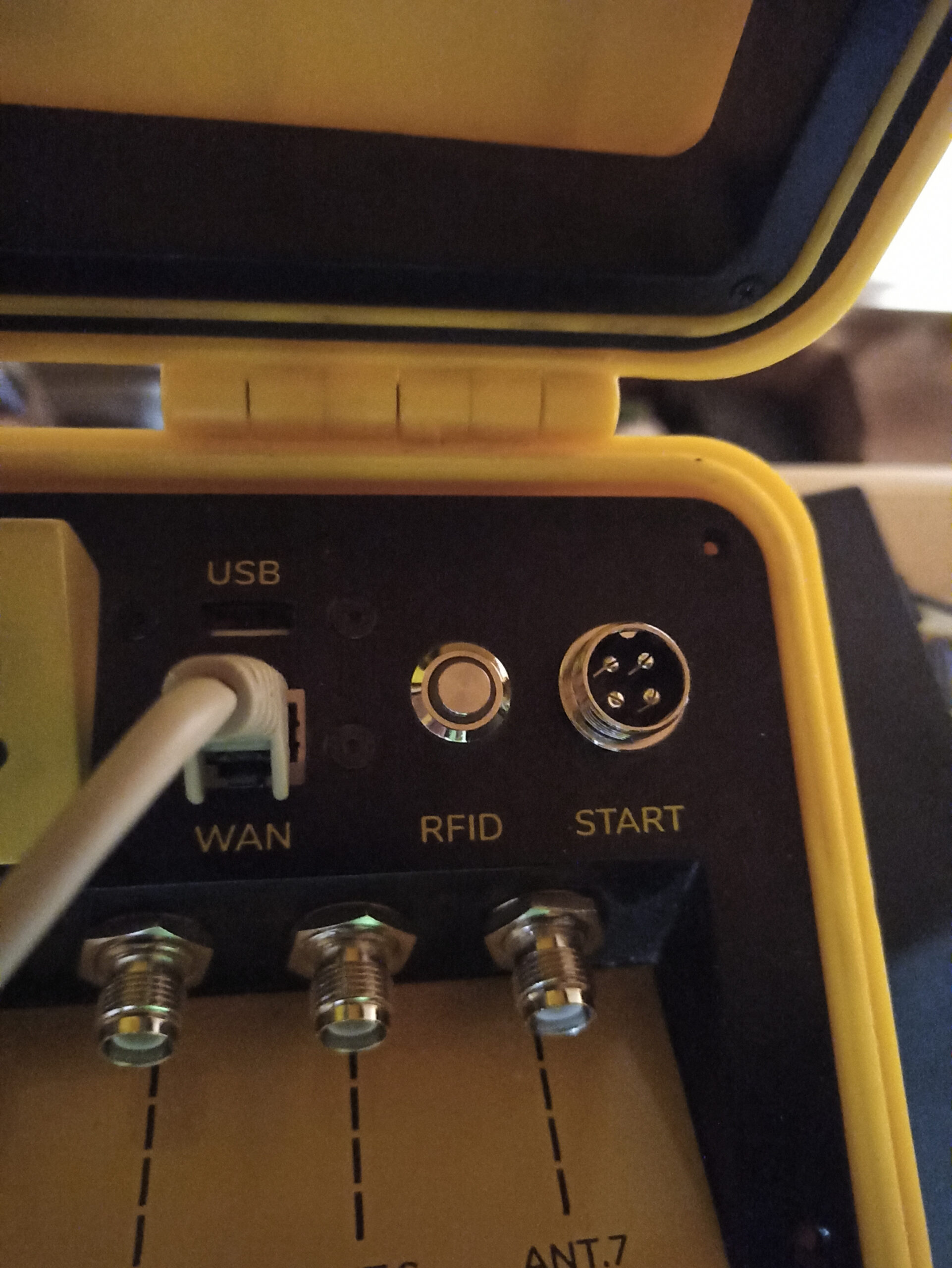

Od verze 24.6.1 umí RaceMeter měřit s „laserovou“ přesností. Znamená to malou hardwareovou úpravu, kdy se velké červené tlačítko Start nahradí speciálním konektorem, který umožňuje připojení laserového sensoru nebo externího lačítka Start.

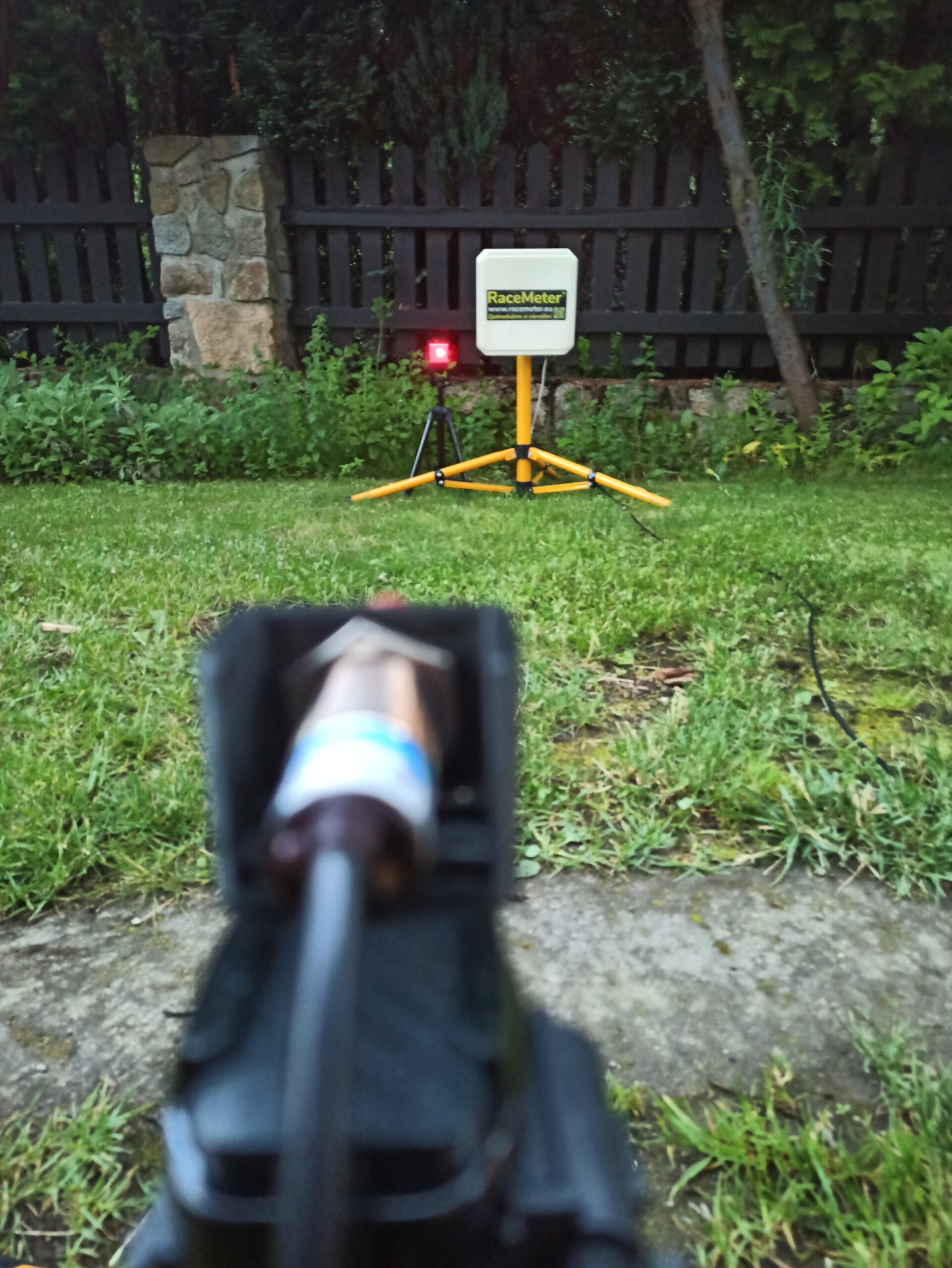

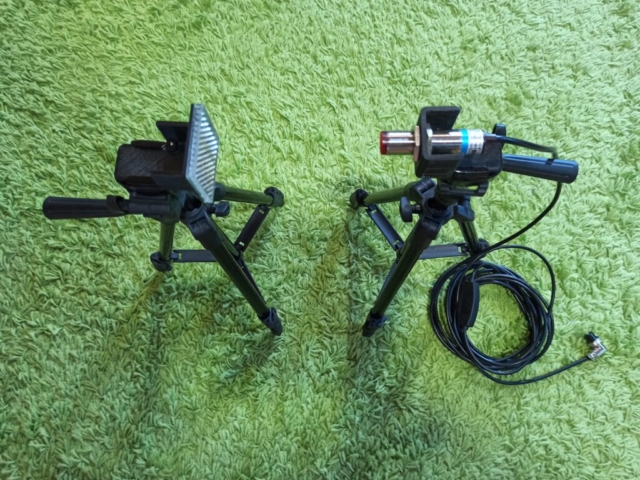

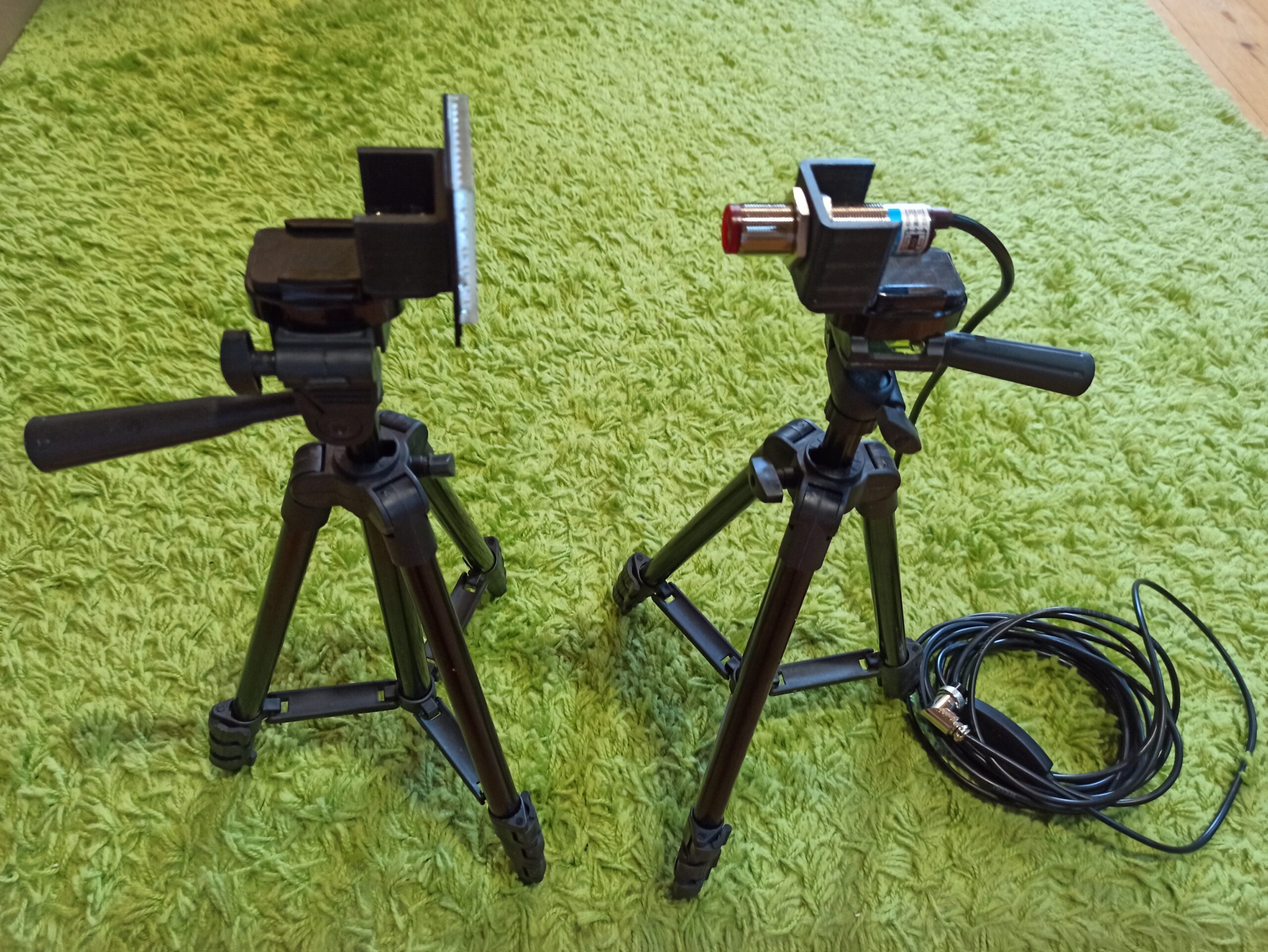

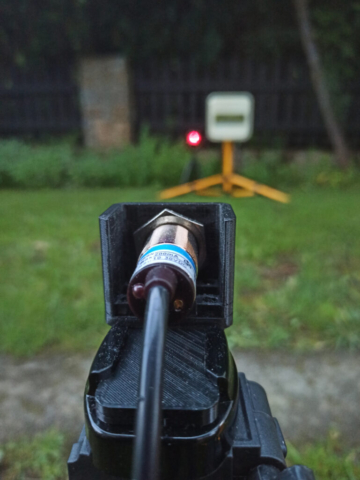

Laserový sensor obsahuje laserový vysílač i přijímač. Předpokládá se, že proti tomuto sensoru se umístí odrazka/zrcátko, které odrazí laserové světlo zpět do přijímače.


Jakmile dojde k přerušení laserového paprsku, dojde k simulovanému stisku tlačítka Start. A kromě záznamu do tabulky startů se tato událost zaznamená i do zápisů čipů s kódem čipu START_BTN a s anténou 0 v daném zařízení. Takže na hlavním (master) zařízení to bude anténa 0 a na podřízeném (slave) zařízení č.10 to bude anténa 100.

Zatím RaceMeter umí použít informaci z laserového sensoru pouze k upřesnění času, který vyplynul ze záznamu RFID čipu. Nelze to zatím použít bez RFID čipů. Tedy vyjma řízených individuálních startů.

V reálu mohou nastat různé situace. Nejdříve je zaznamenaný RFID čip (třeba i vícekrát) a teprve pak protne závodník laserový paprsek, nebo to může nastat i naopak – tedy nejdříve závodník laserový paprsek a teprve následně je zaznamený RFID čip. Proto je daný problém řešený jako upřesnění čipového času pomocí času zaznamenaného laserovým sensorem. Při online zobrazení výsledků se nejříve zobrazí čas vyplývající za zápisu RFID čipu a teprve potom se případně upřesní/zkoriguje ze záznamů od laserového snímače. Proto je v definici závodu potřeba nastavit, že tuto vlastnost vůbec budeme požadovat a také časový limit, který určí časovou vzálenost záznamu z laserového snímače a záznamu RFID čipu aby se čas ze záznamu laserového snímače použil k upřesnění času.

Zde je první část videotutoriálu týkající se nastavení závodu:

Tady je video z terénu – je vidět jak to bylo uspořádané:

No a tady poslední část videotutoriálu ukazující a popisující výsledky závodu:

Informace o ceně laserového sensoru připojitelného k RaceMeteru najdete zde.
